الفروقات بين وحدات التحكم الرئيسية بالسيارة TCM ، PCM ، BCM تعرف عليها .

   تعرف علي الفروقات بين وحدات التحكم الرئيسية بالسيارة  TCM ،  PCM ، BCM

مهما اختلف موديل سيارتك ونوعها سواء كانت فورد أو تويوتا أو هيونداي أو شيفرولية أو ميتسوبيشي ... الخ ، فنظام التحكم والكنترول واحد .

نبدأ أولا بوحدة الـ TCM  : في السيارة  وهي اختصار Transmission Control Module




 بدأنا في تصميمها أو عملها كوحدة منفصلة للتحكم في حساسات وفلفات ومغيرات الاوضاع للقيربوكس الاتوماتيكي أو صندوق التروس الاتوماتيكي .

ومن ضمن مكوناتها ومهامها :

1.   التحكم في الفلفات تبعا للسرعة الداخلة .

2.   فصل وتوصيل طنجرة العزم تبعا لدواسة الوقوت وضغط الزيت .

3.   مفتاح الوقفات علي الجير وتوصيلاته .

4.   تبعا لوقفة المفتاح يتم نوصيل الاطراف الداخلية .

5.   الفتيس .

6.   حساسات السرعة الداخلة والخارجة .

 وحدة الـ PCM  :في السيارة   وهي اختصار Powertrain Control Module

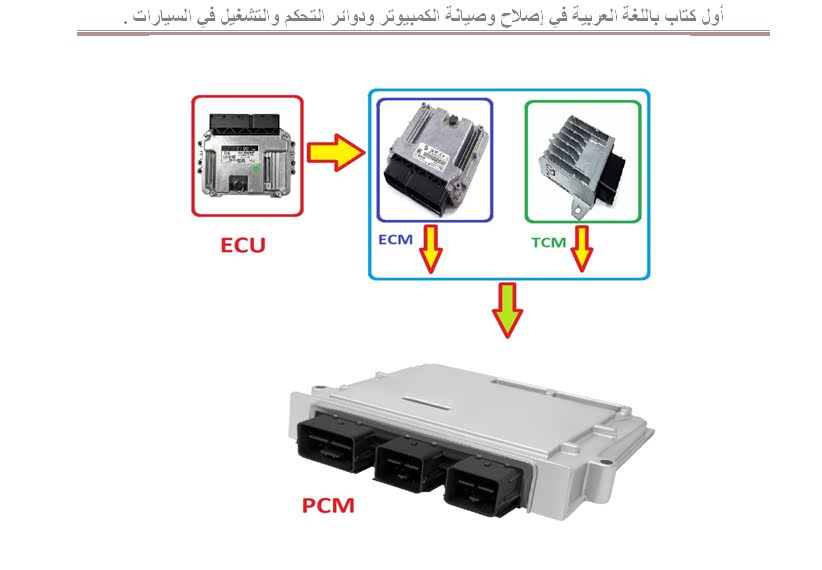

ومع التطور العلمي الرهيب والتحكم الكامل في السيارات ، معظم الشركات تستخدم وحدة PCM  والتي اصبحت تجمع بين الوحدات السابقة كما في المخطط في الشكل ،وهي تعتبر الان (الوحدة الام ) .




 الان وصلنا الي PCM  وشمولية التحكم الكامل في المحرك والقيربوكس مع المعالجات الرائعة التي ستقوم بمعالجة البيانات بشكل رائع و باحترافية ، طبعا تبعا للبرمجة المسبقة وهنا لابد أن نتطرق الي الاهم فالاهم ، وستقودنا الاحداث او تسلسل الكتاب الي الاتي :



وحدة الـ BCM في السيارة :

وحدة هامة جدا وهيBody control module  ويرمز لها بالرمز المختصر BCM  وهي وحدة تحكم جسم السيارة:

وتعتبر وحدة التحكم في الجسم أو "كمبيوتر الجسم" مصطلحًا عامًا لوحدة التحكم الإلكترونية المسؤولة عن المراقبة والتحكم في الملحقات الإلكترونية المختلفة في جسم السيارة .

وهي مسؤلةعن التحكم في العديد من الوظائف في جسم السيارة ومنها :

1.   فتح وإغلاق النوافذ

2.   التحكم بالمريات الجانبية .

3.   تكييف الهواء ومراقبته والتحم فيه .

4.   نظام منع الحركة(immobilizer)

5.   نظام الاغلاق المركزي(central locking)



ويوجد منها أشكال وانواع عديدة كما في الشكل .

                          كل ما نقول خلصنا تصعب الامور .

 لا تقلق لا يوجد شئ صعب ......

طابلوه السيارة أو وحدة المراقبة (car dashboard )



ولها أهمية كبيرة حيث تمكنك من معرفة أشياء كثيرة نذكر منها الاتي :

·       درجة حرارة المحرك .

·       هل الزيت به مشكلة أو نقص .

·       الدينمو يقوم بشحن البطارية أم لا .

·       عدد لفات المحرك .

·       سرعة السيارة .

·       مستوي الوقود .

·       اداء المحرك واعطالة .

·       الجيربوكس او القيربوكس جيد ام لا .

·       الانظمة المختلفة تعمل ام لا .

·       اللمبات، المساحات ، احزمة الامان وغيرها وغيرها الكثير .



..............................


وهنا جدول مختصر يبين تقسيم الالوان في الطابلوه مع درجة خطورتها ووظيفة كل منها .

م

اللون

درجة الخطورة

الاجراء المتبع

1

الاحمر

خطورة عالية ووجوب التوقف .

تظهر هذة المشكلة مع المشاكل الخطيرة كالزيت ، الدينمو ،مشكلة في الفرامل وغيرها . ويجب التوقف واستدعاء وحدة صيانة متنقلة .

2

البرتقالي

متوسطة

تظهر في أعطال المحرك والدفع الرباعي وغيرها ،قم بالفحص والصيانة في اقرب وقت

3

الاخضر

مبينات فقط لانظمة التحكم .

لا شئ

4

الابيض والازرق

دلالات تشغيلية كلمبات وغيرها .

لا شئ





وهنا وحتي لا نطيل علي حضراتكم سنعرض فقط 64 علامة من العلامات الهامة في طابلوه السيارة أو عداد السرعات ، وطبعا هناك علامات اخري يتم تطويرها تبعا للانظمة الحديثة في السيارات وحسب تصميم الشركة الصانعة .



1.     مؤشر لدفع القابض

2.    مؤشر لدفع دواسة الفرامل

3.    عجلة القيادة مقفلة

4.    تشغيل شعاع كامل

5.    ضغط هواء الاطارات منخفض

6.    تشغيل الأضواء الداخلية

7.    تشغيل المصابيح الأمامية .

8.      أضواء الفرامل لا تعمل .

9.    هطول الامطار .

10.           المعلومات .

11. سخانات الديزل .

12.           وجود الجليد .

13.             خلل بنظام السكيورتي .

14.           المفتاح غير مطابق .

15.            البطارية منخفضة .

16.           تحذير التجاوز  لسيارة أخرى .

17.            ضوء تحذير موعد الصيانة .

18.           تشغيل المصابيح الأمامية التكيفية الاتوماتيكية .

19.           تعديل زاوية اضاءة المصابيح الامامية .

20.         الشنطة الخلفية مفتوحة .

21.            السقف الكهربائي به خلل او لايعمل .

22.          الوسائد الهوائية الايرباج الأمامية مغلقة .

23.          فرملة اليد تعمل .

24.          إضاءة الضباب الأمامية تعمل .

25.          مشاكل بنظام التوجيه .

26.          مصابيح الضباب الخلفية مضاءة .

27.          انخفاض مستوى سائل تنظيف الزجاج الأمامي .

28.         تيل الفرامل به مشكلة او يحتاج تغيير .

29.          مثبت السرعة يعمل .

30.         لمبات اشارات الانتظار تعمل .

31.           مشكلة في حاس او دائرة استشعار الضوء أو المطر .

32.             الوقود به نسبة مياة أو رطوبة .

33.          الوسائد الهوائية لاتعمل او مغلقة .

34.          مشاكل ميكانيكية أو بسبب خطأ كهربائي ادي اليها .

35.          تشغيل المصابيح الأمامية المنخفضة .

36.          فلتر الهواء يجب استبداله .

37.          تشغيل حساسات الباركنج اووقوف السيارة .

38.         مرشح جسيمات الديزل (DPF)يحتاج تنظيف او تغيير حسب حالته .

39.          خطأ - فصل القابس من المقطورة

40.         مشاكل تعليق الهواء

41.           تحذير لترك مسارك مع تفعيل نظام المساعدة على الحارة

42.          مشاكل مع المحول الحفاز

43.          تحذير حزام الأمان

44.          ضوء تحذير وقوف السيارات

45.          مشاكل المولد أو البطارية

46.          وضع ECO قيد التشغيل

47.          مساعدة انحدار يوم

48.         مشاكل نظام التبريد

49.          مشكلة ABS

50.          مشاكل مع فلتر الوقود

51.            افتح الباب

52.          فتح غطاء المحرك

53.          خزان الوقود على الاحتياطي ، تحتاج إلى ملء الخزان

54.          مشاكل علبة التروس الأوتوماتيكية

55.           محدد السرعة نشط

56.          مشاكل التعليق

57.           مزيل الصقيع عن النافذة الأمامية

58.          برنامج الاستقرار الإلكتروني (ESP) متوقف

59.          التمهيد المفتوح    . Open boot

60.         ضغط زيت منخفض

61.           مساحة الزجاج الأمامي الأوتوماتيكية

62.          مشاكل أو أخطار المحرك

63.          جهاز استشعار المطر

64.          مزيل الصقيع عن النافذة الخلفية



مع تحياتي م / حسن محمد
